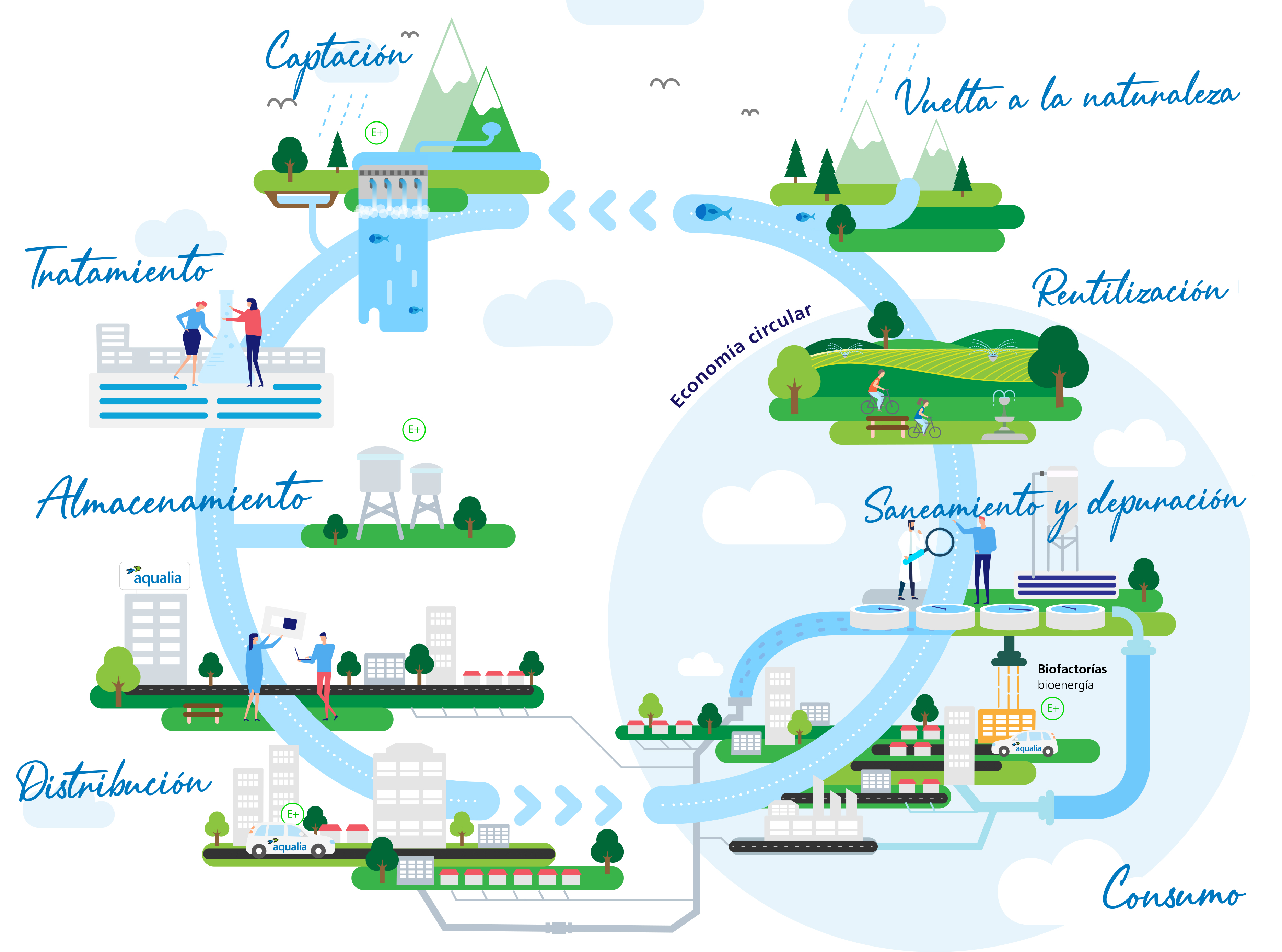

Ciclo integral
El agua es un gran tesoro y que podemos encontrarla en nuestro entorno: en el mar, en los ríos, en los pantanos..., pero para que llegue hasta nuestras casas, colegios, parques, industrias... y la podamos beber, lavarnos con ella, nadar en la piscina, ver crecer las flores del jardín..., es necesario que el agua siga un proceso cuidadoso.
Origen y procedencia del agua
Abastecimiento
La Zona de Abastecimiento Este de Sevilla se corresponde con la numerada en el Sistema Nacional de Aguas de Consumo con el número 16812, de la que suministran diferentes municipios entre los que se encuentra Écija.
Capataciones
El servicio municipal de aguas de Écija no dispone de captaciones propias. El agua que se suministra a la población procede de la Estación de Tratamiento de Aguas Potables ubicada en el término municipal de Écija, y gestionada por Consorcio Plan Écija. El agua es recibida por Aquacampiña ya tratada y clorada.
Tratamiento de agua potable
Gestor: Aquacampiña (CIF A-91149278)
Propietario: Ayuntamiento de Écija
El agua que suministramos a Écija es proporcionada por el Consorcio Plan Écija tratada y clorada.
Aqua-Campiña dispone de la posibilidad de dosificar hipoclorito sódico a entrada de los depósitos (Alhambra y Cerro Perea) para mantener una concentración de cloro residual libre que garantice la desinfección del agua en todos los puntos de la red de distribución, en caso necesario.
La mayor parte del suministro de agua a la red de distribución de Écija se realiza directamente desde la ETAP y/o desde los depósitos de regulación del Consorcio, encontrándose ya tratada y desinfectada.
Por lo que respecta la núcleo de población Écija, sólo en el caso del único almacenamiento de agua gestionado por Aquacampiña (depósito Alhambra) se dispone de un sistema de desinfección con hipoclorito sódico, como medida preventiva, que normalmente no está en funcionamiento, ya que los niveles de cloro en el agua suministrada por el Consorcio son adecuados para mantener y garantizar la desinfección en la red de distribución.
La pedanía Cerro Perea, dispone de un depósito de distribución donde se aplica un tratamiento de desinfección mediante hipoclorito sódico, sólo cuando los niveles de este desinfectante deben ser reforzados, circunstancia poco habitual.
La pedanía Villanueva del Rey, se suministra directamente de la conducción del Consorcio, llegando tratada y desinfectada a la red de distribución en esta pedanía.
El polígono industrial SEDESA se suministra, igualmente, de forma directa desde una conducción del Consorcio, llegando tratada y desinfectada a su red de distribución.
En caso de necesidad, la dosificación de hipoclorito sódico se realiza mediante bombas dosificadoras (siempre una de reserva), de caudal apropiado para la dosis a mantener. Es una medida preventiva ante una eventual pérdida de cloro en los depósitos o deficiencia en el agua suministrada por el Consorcio. El proceso de desinfección en depósitos está dado de alta en SINAC con la siguiente denominación:
- AQS-Écija-Desinfección Dep. Alhambra Código SINAC 14150
- AQS-Écija-Desinfección Dep. Cerro Perea SINAC 14152
Depósitos
Gestor: Aquacampiña (CIF A-91149278)
Propietario: Ayuntamiento de Écija
En el apartado de los depósitos se tiene muy en cuenta los criterios de Calidad fijados por el Ministerio de Sanidad, que deben de incluir, fundamentalmente:
- Las medidas de protección frente a contaminaciones accidentales, sabotaje, infiltraciones, etc.
- Identificación mediante carteles visibles de señalización.
- Mantenimiento en buenas condiciones de estructura, elementos de cierre, valvulería y canalizaciones.
- Limpieza periódica, con desincrustación y desinfección seguida de aclarado con agua.
- Todos los materiales y revestimiento han de ser adecuados y conformes a la legislación vigente. Los productos que estén en contacto con el agua de consumo humano, por ellos mismos o por las prácticas de instalación que se utilicen, no transmitirán al agua de consumo humano sustancias o propiedades que contaminen o empeoren su calidad y supongan un incumplimiento de los requisitos especificados en el anexo I o un riesgo para la salud de la población abastecida.
El abastecimiento cuenta con 2 depósitos:
- Depósito Alhambra: AQS-Écija-Dep. de Alhambra Código SINAC 1086
- Depósito de Cerro Perea: AQS-Écija-Dep. de Cerro Perea 1087
Los depósitos SEDESA y Villanueva del Rey están fuera de servicio al realizarse el suministro desde instalaciones del Consorcio, situadas a una cota más favorable, de forma que se garantice una mejor presión en la red de distribución.
Las características de los depósitos se especifican en el cuadro siguiente:
| Depósitos | Tipo | Capacidad (m3) | Señalización | Tipo de protección |
|---|---|---|---|---|
| La Alhambra | Semienterrado | 400 | Sí | Cerramiento y vallado |
| Cerro Perea | Semienterrado | 100 | Sí | Cerramiento y vallado |

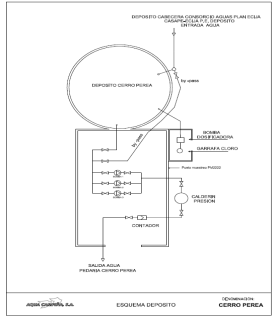

Esquema de los depósitos y tipo de protección e identificación de los mismos como “Punto de almacenamiento de agua para el Abastecimiento” se refleja a continuación:
- AQS-Écija-Dep. de Alhambra
- AQS-Écija-Dep. Cerro Perea
Redes de distrubución
Gestor: Aquacampiña (CIF A-91149278)
Propietario: Ayuntamiento de Écija
En el apartado de las redes se tienen en cuenta los criterios de Calidad fijados por el Ministerio de Sanidad, que son, fundamentalmente:
- Redes actuales y diseño de las nuevas sin puntos o situaciones que puedan dar lugar a contaminación o deterioro del agua.
- Mecanismos para cierre por sectores y purgas selectivas.
- Lavado y/o desinfección de las tuberías tras la puesta en marcha de un tramo nuevo o reparado.
- Materiales y revestimiento adecuados y conforme a la legislación vigente. Los productos que estén en contacto con el agua de consumo humano, por ellos mismos o por las prácticas de instalación que se utilicen, no transmitirán al agua de consumo humano sustancias o propiedades que contaminen o empeoren su calidad y supongan un incumplimiento de los requisitos especificados en el anexo I o un riesgo para la salud de la población abastecida.
Este abastecimiento dispone de 3 redes:
- Red de Écija AQS-Écija-Red Écija Código SINAC 700
- Red Cerro Perea AQS-Écija-Red Cerro Perea Código SINAC 2050
- Red Villanueva del Rey AQS-Écija-Red Villanueva del Rey Código SINAC 2049
La red de distribución de Écija es mallada. Está formada por tuberías de fibrocemento de diámetros comprendidos entre los 200 y 600 mm de Ø. En los últimos años se han instalado arterias, para abastecimiento de las nuevas zonas urbanizadas, con tubería de polietileno PE-AD de diámetros comprendidos entre los 315 y 400 mm Ø.
Su longitud es de 170 Km. La disposición con respecto a la red de saneamiento se ajusta a la Normativa vigente, tanto vertical como horizontalmente.
El agua es distribuida en la red de Écija a través de dos tuberías, una de 600 mm de diámetro, y otra de 500 mm de diámetro, procedentes de los depósitos gestionados por el Consorcio “Plan Écija”.
Para abastecimiento de los puntos altos, se utiliza el depósito denominado La Alhambra.
La red secundaria, está formada principalmente por tubería de fibrocemento de diámetros comprendidos entre 60 y 200 mm Ø
Haciendo una clasificación aproximada de los materiales que componen la red del abastecimiento de Écija tenemos:
| Material | Longitud (Km) |
|---|---|
| Fibrocemento | 100 |
| Polietileno | 30 |
| Fundición dúctil | 20 |
| PVC | 20 |
La red de distribución de Cerro Perea es mallada, de 14 km de longitud, y se abastece del depósito de Cerro Perea. Haciendo una clasificación aproximada de los materiales que la componen tenemos:
| Material | Longitud (Km) |
|---|---|
| Polietileno | 11 |
| PVC | 3 |
La red de distribución de Villanueva del Rey es mallada, de 8.2 km de longitud, y se abastece del agua procedente de la ETAP del Consorcio. Haciendo una clasificación aproximada de los materiales que la componen tenemos:
| Material | Longitud (Km) |
|---|---|
| Polietileno | 5 |
| PVC | 1,5 |
| Fibrocemento | 1,7 |
Saneamiento
La red de alcantarillado gestionada por aqua campiña, S.A., es de tipología unitaria, es decir, que por una misma conducción circulan tanto las aguas residuales procedentes de viviendas, industrias y equipamientos como las de escorrentías derivadas de las lluvias.
En general, los colectores principales del alcantarillado discurren por el trazado de los antiguos cauces de arroyos, que se han ido entubando a medida que, como consecuencia del desarrollo urbanístico del término municipal de Écija, el suelo urbano los ha ido alcanzando.
La red cuenta con todos los elementos necesarios: conducciones, emisarios, aliviaderos, sumideros, arquetas, que posibilitan la recogida de las aguas residuales y pluviales y conducirlas por gravedad hasta las estaciones de bombeos, evitando los olores y facilitando el mantenimiento.
La longitud total de la red de alcantarillado gestionada por aqua campiña, S.A., en Écija y sus núcleos urbanos, es de 106 Km, sin incluir acometidas.
Depuración
Las aguas residuales urbanas provienen de la actividad humana. Su composición principal está formada por los desechos derivados de las necesidades fisiológicos, de la actividad en cocinas, de labores de limpieza e higiene personal, etc. Además suelen añadírsele aguas sucias, provenientes de actividades industriales, comerciales y aguas pluviales superficiales que se recogen a través de la red de alcantarillado.
aqua campiña, S.A., gestiona en el área de Écija la red de alcantarillado y las aguas pluviales recogidas por algunos arroyos, principalmente del Argamasilla, y que están integradas en la red de alcantarillado, así como la EDAR de Cerro Perea.
Las aguas residuales contienen un alto potencial contaminante y necesitan ser depuradas para reducir su contaminación, para ello, son transportadas a través de nuestra red de saneamiento y alcantarillado hasta la Estación Depuradora de Aguas Residuales (EDAR) de Écija, gestionada por el Consorcio Plan Écija.
Pluviales
Ecija cuenta para la evacuación de las aguas pluviales cuatro estaciones de bombeo situadas; tres en la margen izquierda del río Genil y una en la margen derecha.
Existen trece cuencas urbanas que drenan hacia el río Genil, y que alivian al mismo fundamentalmente a través de colectores aliviaderos ubicados en las tuberías de conexión del colector agrupador de la margen izquierda.
En época de fuertes lluvias, el río Genil presenta una elevada cota de la lámina de agua, disponiendo aqua campiña S.A. de cuatro estaciones de bombeo y una serie de aliviaderos situados en la traza del colector agrupador de la margen izquierda a fin de evitar inundaciones en el municipio. Estas estaciones son:
Estación de bombeo de aguas pluviales Argamasilla, ubicada entre el centro comercial Las Torres y el Parque San Pablo. Su misión es conseguir impulsar las pluviales un metro por encima de la cota de máxima avenida del río Genil.
Estación de bombeo de aguas pluviales Puente Material, ubicada junto a las viviendas del Ministerio de Fomento, justo aguas arriba del estribo derecho del Puente Material ubicado sobre el río Genil. Esta estación recoge las aguas pluviales provenientes de las cuencas situadas en la margen derecha del río. Su misión es impulsar las aguas pluviales un metro por encima de la cota de máxima avenida del río Genil.
Estación de bombeo de aguas pluviales Dique, ubicada junto a la estructura de compuertas de salida del canal recreativo ejecutada en la 2ª Fase de Écija. Su misión es impulsar las aguas pluviales un metro por encima de la cota de máxima avenida del río Genil, para luego aliviar a la salida del canal recreativo mediante dos marcos de sección 2x2 metros.
Estación de bombeo de aguas pluviales de Puente de Hierro. Su misión es impulsar las aguas pluviales un metro por encima de la cota de máxima avenida del río Genil.

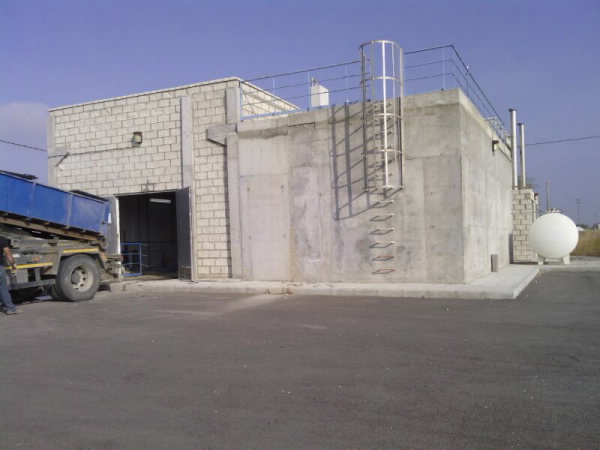

FOTO 1: Estacion de Bombeo Puente Hierro; FOTO 2: Estacion de Bombeo Puente Material
Bombeos
Ecija cuenta para la impulsión de las aguas residuales hacia la EDAR con dos estaciones de bombeo situadas, una en la margen izquierda del río Genil y una en la margen derecha.
Los vertidos de aguas residuales se han agrupado y trasladado hasta la Estación Depuradora de Aguas Residuales (EDAR), para lo cual cuenta con las siguientes obras:
Estación de Bombeo (Puente Material) de recogida de los vertidos de la margen derecha, e impulsión hacia el colector agrupador de la margen izquierda. Ubicada junto a las viviendas del Ministerio de Fomento, justo aguas arriba del estribo derecho del Puente Material ubicado sobre el río Genil. Esta estación recoge las aguas residuales provenientes de las cuencas situadas en la margen derecha del río. Su misión es conseguir impulsar las aguas residuales hacia el colector agrupador de la margen izquierda del río Genil para su conducción hasta la EDAR.
Estación de Bombeo (Puente de Hierro) de recogida de todos los vertidos y conducción de impulsión hacia la EDAR, situada en las proximidades de la planta de áridos que se encuentra justo aguas arriba del Puente de Hierro. Su misión es impulsar las aguas residuales hacia la arqueta del pretratamiento de la EDAR un metro por encima de la cota de máxima avenida del río Genil.

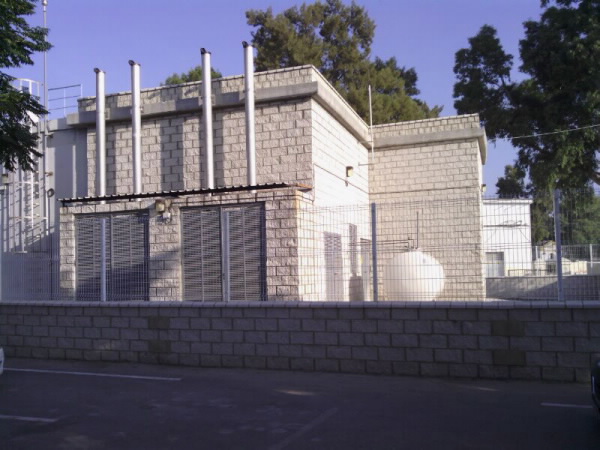

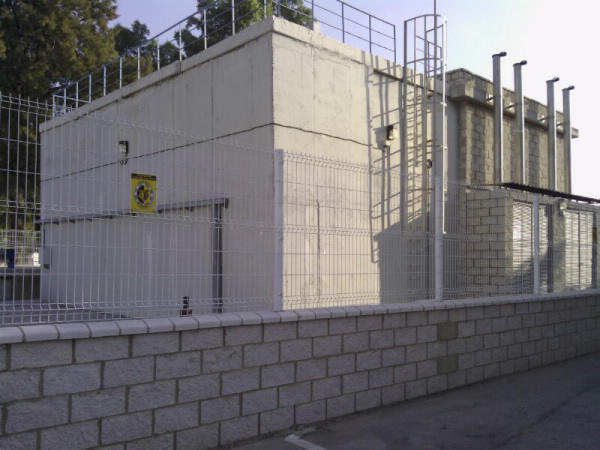

FOTO 1: Estacion de Bombeo Armasilla; FOTO 2: Estacion de Bombeo Argamasilla
